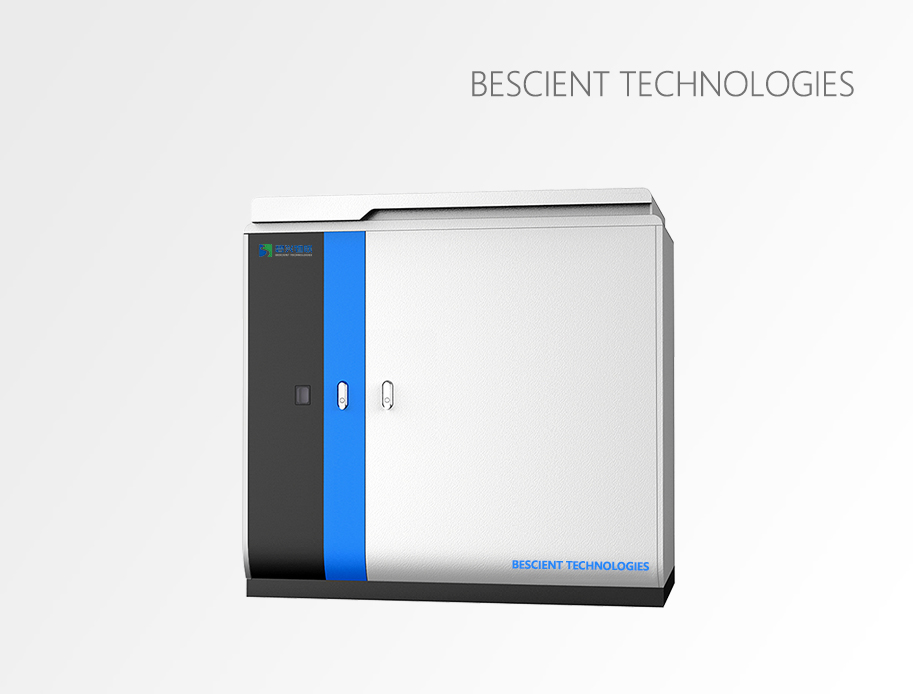

谈谈小型水质自动监测站的组成

　　传统的水质监测方式以人工现场釆样、实验室仪器分析为主。虽然在实验室中分析手段完备，但实验室监测存在监测频次低、釆样误差大、监测数据分散、不能实时反映水质变化状况等缺陷，难以满足政府和企业进行有效水质管理的需求。

　　因此，我们设计并实现了一个小型水质自动监测站的方案，该方案以在线自动监测仪器微核心，结合现代传感技术、自动测量技术、自动控制技术、网络传输技术与大数据分析处理技术，构建了一个综合性的小型在线自动监测系统。

　　该系统具备现场采集控制技术和网络通信技术，可以避免地域环境限制，及时有效的掌握污水处理过程中的实时水质情况，不仅简化了繁琐的程序，还节约了监测时间，方便人们随时随地了解的被监测区域的水质情况。

　　系统架构:

　　小型水质自动监测站主要由环境数据采集显示层、环境数据通信网络层、环境在线云平台层四部分组成。

　　环境数据采集显示层：该部分由水质五参数测定仪(温度、PH值、电导率、溶解氧、浊度)、污染物因子在线监测仪、辅助系统(采水单元、超标留样器、反冲洗单元、2-3级沉沙单元、除藻单元等)和流量计构成。

　　环境数据通信网络层：该部分由工控机、信号采集转换器、I/O单元和无线网络等构成。现场控制级和监控管理级组成控制系统，控制系统通过无线网络进行远程通信。

　　环境在线云平台层：该部分是物联网环境监控系统与用户的接口。云平台可根据监控点的数量及监控点的仪器，灵活配置或定制实时画面、历史数据画面、报表、统计分析、实时报警、维护提醒等功能。
